KF5M5B: Pompe a Pistoni (Fango) | Pratissoli

» Prodotti » Pompe a Pistoni (Fango) » KF5M5B

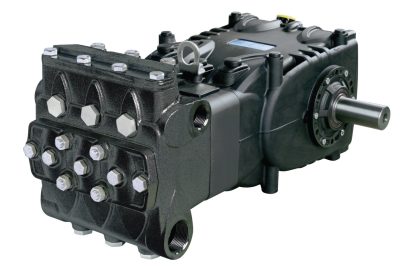

KF5M5B

Modelli	Portata (L/min)	Portata (US Gpm)	Regime di rotazione (rpm)	Pressione (MPa)	Pressione (bar)	Pressione (psi)	Potenza (hp)	Potenza (kW)	Dimensioni d'ingombro L x l x h (mm)	Peso (kg)
KF5M5B	177	46.7	600	5	50	750	23	16.9	597x367x285	70

File CAD

Disegni d'ingombro

Albero cavo scanalato – vers. B

Versione Hy-Pack + motore a pistoni 84cc

Versione Hy-Pack + motore orbitale 100cc

Versione Hy-Pack + motore orbitale 200cc

Versione Hy-Pack + motore orbitale 120cc

Albero maschio con linguetta

Curve di funzionamento

Curve di funzionamento

Esplosi e distinte ricambi

Manuali d'uso

Dichiarazione di incorporazione – versione Hy-Pack

Istruzioni d’uso – versione Hy-Pack

Manuale di Uso e Manutenzione

Manuali di riparazioni

Manuale di Riparazione

Prodotti Correlati / Accessori

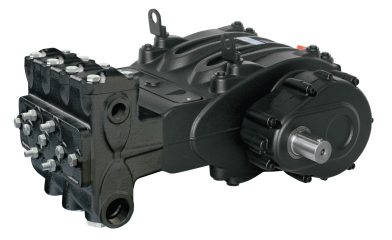

MF7M7D

KT4M5B

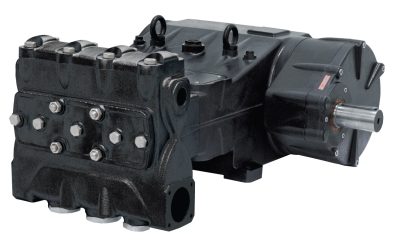

MK29M8B

MF7M5B

MF7M7B

MK29M8D
